از پالس‌های یک ترانسپوندر، تا برخورد و بازگشت امواج فراصوت و در نهایت اندازه‌گیری حجم عبور سیال، همگی زیر نظر فلومتر التراسونیک بسیار آسان خواهد بود. دبی سنج التراسونیک با دارا بودعلمن یک مکانیزم عمل عالی، به راحتی میزان سیال عبوری را اندازه‌گیری می‌کند.



کافی است برای شناخت بیشتر انواع فلومتر التراسونیک مانند فلومتر التراسونیک پرتابل با ما همراه باشید و بهترین راه خرید ابزار دقیق اورجینال را مطالعه کنید. در نهایت شما اطلاعات لازم از قیمت فلومتر التراسونیک را کسب خواهید کرد.



اجزا تشکیل دهنده دبی سنج التراسونیک



فلومتر التراسونیک



دبی سنج التراسونیک از چندین قسمت تشکیل شده است که با کار هماهنگ، پروسه اندازه‌گیری جریان را به پایان می‌رساند. هر کدام از قسمت‌های تشکیل دهنده فلومتر التراسونیک، دارای چندین نمونه و پارت نامبرهای متفاوت هستند.



انواع فلومتر التراسونیک وجود دارد و تفاوت‌های زیادی را در ظاهر و عملکرد دارند؛ اما اجزا زیر در اکثر دبی سنج‌های التراسونیک قابل مشاهده است.



بدنه (flowmeter body)

بدنه فلومتر، دارای مقاومت بیرونی نسبت به حرارت و رطوبت است؛ اما به دلیل گذر انواع سیالات در داخل دبی سنج التراسونیک، یک آستر مقاوم وجود دارد.



آستر با توجه به نوع سیال می‌تواند متفاوت در نظر گرفته شود. باید بدانید که هر کدام از این آسترها با توجه به پارت نامبر این دسته از تجهیزات ابزار دقیق قابل تشخیص هستند.



اتصالات فلومتر نیز از قسمت‌های مهم یک بدنه محسوب می‌شود که می‌تواند از مهم‌ترین اجزا تشکیل دهنده فلومتر التراسونیک شناخته شود.



سنسور دما (Temperature Sensor)

فلومتر التراسونیک با توجه به مدل می‌تواند دارای سنسور دما نیز باشد و همزمان با اندازه گیری حجم عبور سیال، دما را نیز اندازه‌گیری کند.



ترانسدیوسر (transducer)

ترانسدیوسر در دبی سنج التراسونیک، چندین عمل را مدیریت می‌کند و نقش فرستنده و گیرنده امواج را دارد.



چندین نوع ترانسدیوسر وجود دارد که ترانسدیوسر فشار نیز نوعی از این مبدل‌ها است.



یونیت پردازش (Electronic Circuitry)

مدار الکترونیکی وظیفه تولید و پردازش سیگنال را دارد و در نهایت نتایج اندازه‌گیری را به صورت قابل درک نمایش می‌دهد.



روش کار فلومتر التراسونیک

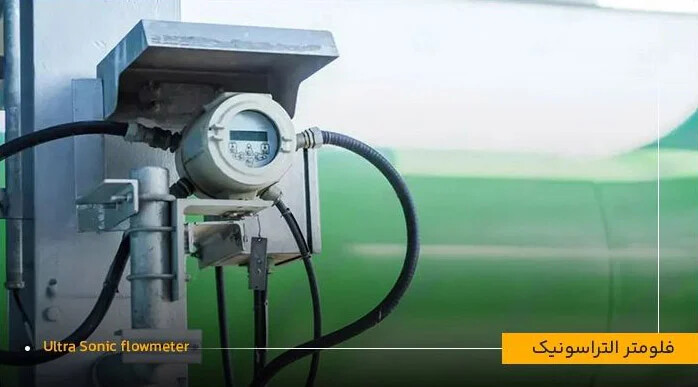

اجزا فلومتر التراسونیک



روش کار فلومتر التراسونیک بر پایه امواج صوتی است و مکانیزم عمل بسیار جالبی دارد. باید بدانید که یک دبی سنج التراسونیک دارای دو مبدل (ترانسدیوسر) است که به عنوان فرستنده و گیرنده فلومتر در نظر گرفته می‌شوند.



مبدل‌های فلومتر التراسونیک در کنار یکدیگر عمل می‌کنند و این مبدل‌ها بدون نفوذ به لوله عمل می‌کنند و سرعت جریان حجمی را اندازه‌گیری می‌کنند. دبی سنج التراسونیک با انتقال متناوب و دریافت امواج فراصوت بین دو ترانسدیوسر اندازه‌گیری، اقدام به اندازه‌گیری می‌کند. تفاوت زمان در عبور امواج، با سرعت مایع در لوله تناسب دارد؛ در نتیجه هر چه سرعت عبور سیال بیشتر باشد؛ زمان به هم رسیدن امواج نیز افزایش می‌یابد.



انواع فلومتر التراسونیک (ultrasonic flowmeter)

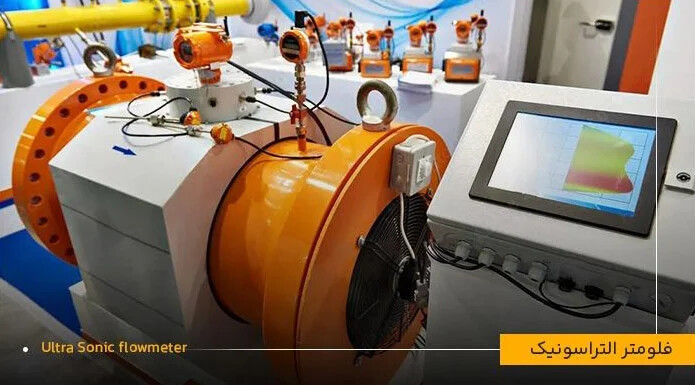

انواع دبی سنج التراسونیک



توضیح بالا، دید کلی از نحوه کار فلومتر التراسونیک را می‌دهد؛ فلومترهای التراسونیک را می‌توان به شکل‌های مختلفی دید که هر کدام مکانیزم عمل متفاوتی دارد. هر کدام از انواع دبی سنج التراسونیک می‌تواند به خوبی فرآیند تولید و مدیریت شما را بهینه کند.



باید بدانید در کنار فلومتر التراسونیک، فلوترانسمیتر نیز وجود دارد که تفاوت‌هایی را با هم دارند؛ ترانسمیترها نیز انواع مختلفی دارند که ترانسمیتر فشار نیز از پر کاربردترین این دسته از ابزار دقیق است.



فلومتر التراسونیک زمان انتقال (Transfer time ultrasonic flowmeter)

زمان و جریان، اصل اندازه‌گیری و تولید سیگنال برای این فلومتر محسوب می‌شود؛ با نگاهی ساده به این فلومتر، شما دو ترانسپوندر را خواهید دید که به موازات هم قرار گرفته‌اند. این دو سنسور با تولید امواج صوتی خلاف جریان، سرعت فلومتر را اندازه‌گیری می‌کند.



البته برخی از دبی سنج‌های زمان انتقال، ترانسپوندرهایی روبروی هم دارند که به صورت اریب جهت جریان قرار می‌گیرند؛ این عمل با پرتاب صدا و زمان دریافت اندازه‌گیری می‌شود.



فلومتر التراسونیک کانال باز (Open channel ultrasonic flowmeter)

این فلومتر در اندازه‌هایی متنوع دیده می‌شود و مانند یک دریچه عمل می‌کند. این فلومتر توانایی کار در فضای باز دارد و می‌توان برای اندازه‌گیری حجم عبوری سیال، رودخانه، نهر و کانال‌های آبیاری به کار گرفت. نصب این فلومتر نیازی به توقف جریان سیال ندارد و کاربرد زیادی در سدها نیز دارد.



فلومتر التراسونیک کانال باز، دارای دو مبدل التراسونیک است که پالس‌هایی در خلاف جهت و در جهت سیال ارسال می‌کند. با سرعت مسیر پیمایش این دو سیال و اختلاف زمان بدست آمده، سرعت جریان سیال محاسبه می‌شود.



فلومتر التراسونیک پرتابل (Portable ultrasonic flowmeter)

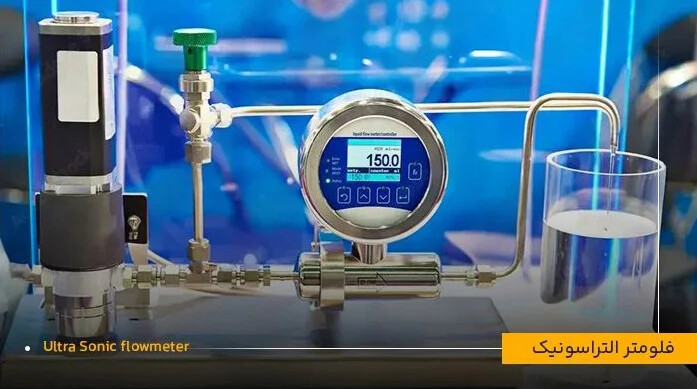

مکانیزم عمل فلومتر التراسونیک



فلومتر التراسونیک پرتابل نیز، به صورت سیار عمل می‌کند و شما می‌توانید این فلومتر را برای منظورهای مختلفی به کار بگیرید. چند ویژگی مهم فلومتر التراسونیک پرتابل را می‌توانید به شرح زیر ببینید:

  • حمل آسان
  • سرعت بالا
  • عدم نیاز به تغییرات در سیستم انتقال
  • محدوده اندازه‌گیری بالا
  • عدم نیاز تماس با سیال
  • کالیبراسیون آسان
  • قابلیت استفاده در محیط‌های مختلف
  • دقت سنجی دیگر فلومترها



 باید بدانید یکی از مهم‌ترین مزیت‌های فلومتر التراسونیک عدم نیاز به ابزار کالیبراسیون پیشرفته است.



دبی سنج التراسونیک زمان انتقال (Transfer time ultrasonic flowmeter)

باید بدانید که فلومتر التراسونیک زمان انتقال به صورت پرتابل نیز وجود دارد که به شما این اجازه را می‌دهد به راحتی جریان سیال را در هر نقطه اندازه‌گیری کنید.



این فلومتر التراسونیک پرتابل نیز مانند دبی سنج التراسونیک زمان انتقال عمل می‌کند و هیچ تفاوتی را با نمونه نصبی آن ندارد.



فلومتر التراسونیک داپلر (Doppler ultrasonic flowmeter)

اثر داپلر را می‌توان در انواع رادار، سونوگرافی و سیستم‌های کنترل ترافیک مشاهده کرد؛ در نتیجه اثر داپلر با ارسال پالس‌های صوتی و دریافت بازخورد آن نسبت به جامدات عمل می‌کند. دبی سنج التراسونیک داپلر با سیالات حاوی مواد جامد یا حباب دار ارتباط برقرار می‌کند و می‌تواند در برخی از صنایع دقت زیادی را به خرج دهد.



با ارسال پالس صوتی از سمت ترانسپوندر و برخورد با مواد جامد درون سیال، پروسه اول به پایان می‌رسد و با توجه به تغییرات فرکانس امواج بازتاب شده، سرعت جریان سیال اندازه‌گیری می‌شود.



باید بدانید که فلومتر التراسونیک اثر داپلر نیز از دسته فلومتر‌های التراسونیک پرتابل شناخته می‌شود.



5 نکته مهم برای خرید فلومتر التراسونیک

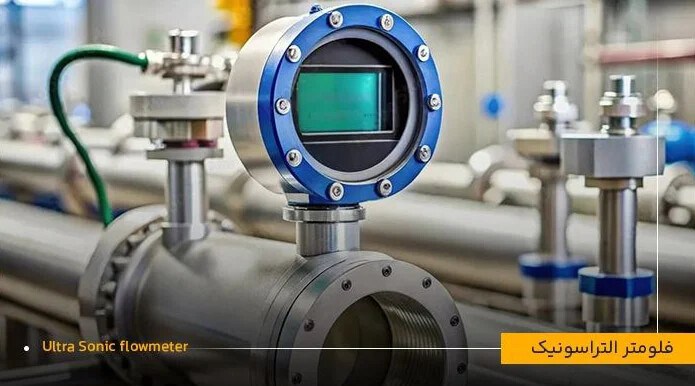

فلومتر التراسونیک پرتابل



با توجه به شناخت هر فلومتر، شما باید بهترین فلومتر التراسونیک را بر اساس نیازتان انتخاب کنید؛ چند فاکتور زیر می‌تواند انتخابی دقیق و کارآمد را برای شما به همراه داشته باشد.



1.دقت اندازه‌گیری

دقت مورد نیاز برای هر صنعت متفاوت است و گاها وجود کمی خطا در تولید، مشکل خاصی را ایجاد نمی‌کند. تکرار پذیری فلومتر نیز باید نتایج پایداری را به شما ارائه بدهد تا اطمینان لازم از دقت فلومتر را نیز داشته باشید.



2.اتصالات

نوع اتصالات می‌تواند به روش‌های مختلفی باشد و باید اتصالات را با توجه به رزوه‌ای، فلنج یا جوش در نظر بگیرید.



3.حفاظت

برای استفاده از فلومتر‌های التراسونیک در محیط‌های پر خطر و پر ارتعاش، باید فلومتری را انتخاب کنید که استانداردهای حفاظتی را در محیط‌های پرخطر و قابل انفجار داشته باشد.



4.خروجی

پروتکل‌های ارتباطی یک فلومتر التراسونیک پرتابل، می‌تواند به شکل‌های مختلفی دیده شود؛ اما تقسیم خروجی‌های یک فلومتر التراسونیک را می‌توان به صورت‌های آنالوگ و دیجیتال مشاهده کرد.



برخی از پروتکل‌های دیجیتال را می‌توان به شرح زیر مشاهده کرد:

  • RS232
  • RS485
  • Modbus
  • HART
  • Foundation Fieldbus



باید بدانید که ارتباط فلومتر التراسونیک به صورت وایرلس و مستقیم است.



5.محدوده اندازه‌گیری

میزان دقت مورد نیاز با توجه به حجم تولید و سیال عبوری در نظر گرفته می‌شود. قطر لوله‌های انتقال برای سنجش دبی کمینه و بیشینه باید در نظر گرفته شود تا دبی سنج التراسونیک مناسب انتخاب شود.



فلومتر التراسونیک در چه صنعت‌هایی دیده می‌شود؟



خروجی فلومتر التراسونیک



فلومتر التراسونیک با توجه به کارایی بالا و استفاده آسانی که دارد در بسیاری از صنایع دیده می‌شود؛ برخی از این صنایع به شرح زیر هستند:

1.صنعت نفت و گاز

2.صنایع شیمیایی

3.صنعت پالایش و تصفیه آب

4.صنعت دارو و مواد بهداشتی

5.کشاورزی



دبی سنج التراسونیک برای چه سیالاتی مناسب است؟

این دبی سنج می‌تواند برای اندازه‌گیری سیالات مایع و گازی استفاده شود؛ به صورت جزئی‌تر می‌توان موارد زیر را قید کرد:

  • آب
  • فاضلاب
  • روغن
  • مواد شیمیایی
  • انواع گازها



قیمت دبی سنج التراسونیک چقدر است؟

انتخاب نهایی یک فلومتر التراسونیک دارای چندین فاکتور است و با توجه به این فاکتورها، قیمت تمام شده نیز تحت تاثیر قرار می‌گیرد. عوامل مهمی مانند برند و محدوده اندازه‌گیری از عوامل تعیین قیمت فلومتر التراسونیک است.



برای کسب اطلاعات بیشتر از قیمت و خرید فلومتر التراسونیک؛ شما می‌توانید به سایت آمازون ابزار رجوع کنید؛ چرا که آمازون ابزار بهترین شرکت تامین کننده ابزار دقیق است.



نتیجه‌گیری

برای کنترل هر چه بهتر جریان و صنعت، شما نیاز دارید تا با تجهیزات ابزار دقیق همراه باشید؛ فلومتر التراسونیک از دسته ابزاری است که می‌توانید با آن حجم جریان عبوری سیال را رصد کنید.



دبی سنج التراسونیک را با توجه به توضیحات بالا انتخاب کنید تا بهترین بهره‌وری را از تولید داشته باشید. آمازون ابزار بهترین انتخاب برای ابزار دقیق شما خواهد بود؛ در کوتاه‌ترین زمان ممکن ابزار دقیق دلخواه و اورجینال را در در خدمت بگیرید.
