کوپلینگ مناسب دیزل ژنراتور بین موتور و دینام مجموعه ژنراتور شما برای مولد برق مطمئن و کارآمد ضروری است. این امرمیبایست با دید کلی کاملی از انواع مختلف موتورها و ترکیب‌های ممکنی که می‌تواند ساخته شود همراه باشد. برای ارائه خدمات کامل، شرکت کوپله کار باید کوپلینگ مناسب را بر اساس نقشه های مخصوص ایجاد نماید.



در صورت نیاز، می‌توان یک محاسبه TVC (محاسبه ارتعاش پیچشی) انجام داد تا بتوان 100% مطمئن شد که کوپلینگ صحیح، پیشنهاد می‌شود.





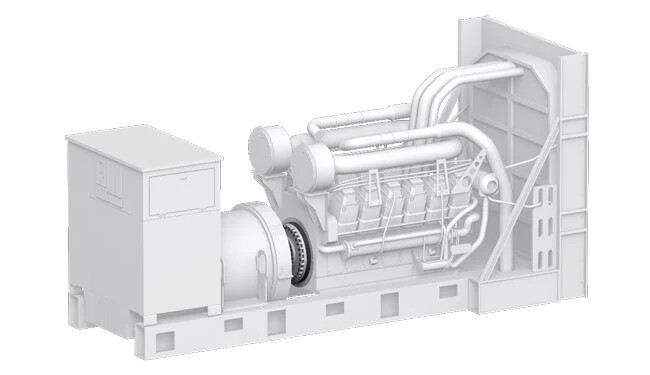

کوپلینگ ژنراتور

شرکت کوپله کار باید از برندهای معروفی استفاده کند. خواه یک پروژه کوچک باشد یا یک پروژه بزرگ،کوپلینگ تضمین می کند که نیروی موتور به ژنراتور منتقل می شود.



منبع : Caldic Techniek BV هلند





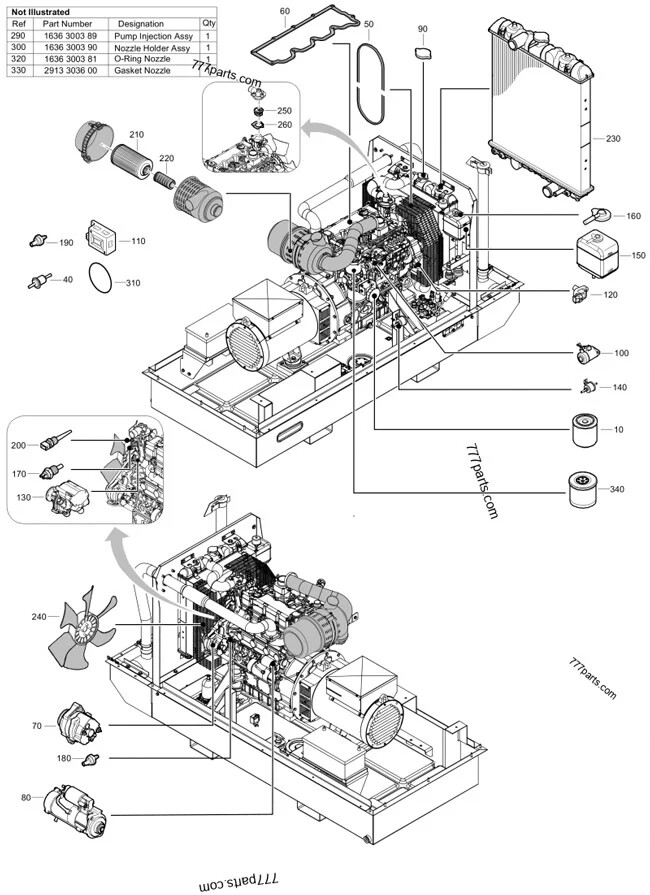

بدون تردید کوپل استاندارد دیزل ژنراتور نیاز به دو نقشه دارد.

• اول نقشه اصلی ازشرکت سازنده دیزل موتور
• دوم نقشه اصلی از شرکت سازنده ژنراتور



نقشه اصلی شرکت سازنده دیزل موتور میبایست دارای کلیه ابعاد و اندازه های قطعات و محل نصب آنها مانند فاصله دسته موتور تا سنتر فلایویل و … باشد

نقشه میبایست شامل ابعاد کلیه سوراخهای اتصال و پایه و محل نصب انواع اتصالات مانند آب و روغن و گازوییل، انواع محل نصب سنسورها ، رادیاتور و … باشد.

باید در نظر گرفت که شرکتهای سازنده این نقشه را روی اینترنت به اشتراک نمیگذارند.

نقشه اصلی شرکت سازنده ژنراتور میبایست دارای کلیه ابعاد و اندازه های قطعات و محل نصب آنها مانند فاصله پایه ژنراتور تا سنتر فلایویل و … باشد

همچنین این نقشه دارای ابعاد کلیه سوراخها و فاصله آنها تا لبه ها و پایه ها و … میباشد.

باید در نظر گرفت که شرکتهای سازنده این نقشه را روی اینترنت به اشتراک نمیگذارند.



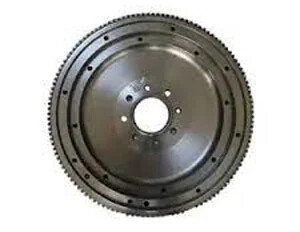

فلایویل چیست؟

فلایویل یک ساختار دیسک مانند دایره ای سنگین است که به محور خروجی موتور متصل می شود. همچنین به عنوان بخشی از مکانیزم انتقال نیرو نقش مهمی ایفا می کند. وظیفه اصلی آن تسهیل عملکرد بدون درز موتور با حفظ یک حرکت چرخشی ثابت در سیستم انتقال است.



اساساً، فلایویل به عنوان یک دستگاه مکانیکی قوی طراحی شده است که انرژی جنبشی چرخشی را ذخیره کرده و در صورت نیاز به سیستم انتقال منتقل کند و در نتیجه عملکرد روان وسایل دیگر را ارتقا می‌دهد. با مهار اینرسی ذاتی فلایویل، به طور موثری نوسانات سرعت را در سیستم انتقال کاهش می دهد یا حذف می کند و عملکرد پایدارتر و قابل اطمینان تر را تضمین می کند.



همچنین فلایویل ها اجزای ضروری در ژنراتورهای دیزلی هستند که برای تامین انرژی ماشین آلات صنعتی استفاده می شوند و منبع تغذیه پایدار را تضمین می کنند. سیستم‌های پشتیبان اضطراری: فلایویل‌ها راه‌حل‌های ذخیره‌سازی انرژی قابل اعتمادی را برای سیستم‌های پشتیبان اضطراری ارائه می‌کنند و برق بدون وقفه را در هنگام قطع برق تضمین می‌کنند.



ساخت و ساز فلایویل

فلایویل ها معمولاً از طریق ریخته گری ساخته می شوند و از یکپارچگی ساختاری و استحکام دستگاه اطمینان می دهند.



اجزاء فلایویل





لبه RIM

فلایویل از یک دیسک دایره ای بیرونی به نام RIM تشکیل شده است که به طور عمدی از بدنه داخلی سنگین تر می شود تا انتقال انرژی جنبشی را افزایش دهد. علاوه بر این، رینگ دارای دندانه هایی در سطح بیرونی آن است که با یک موتور الکتریکی (سیستم استارت موتور) درگیر می شود و به فرآیند راه اندازی موتور کمک می کند.



هنگامی که موتور کار می کند، از حرکت چرخشی موتور برای تولید الکتریسیته استفاده می شود و به طور موثر آن را به یک ژنراتور تبدیل می کند. این به چرخ فلایویل اجازه می دهد تا هدف دوگانه تسهیل راه اندازی موتور و مهار انرژی چرخشی برای تولید برق را انجام دهد.

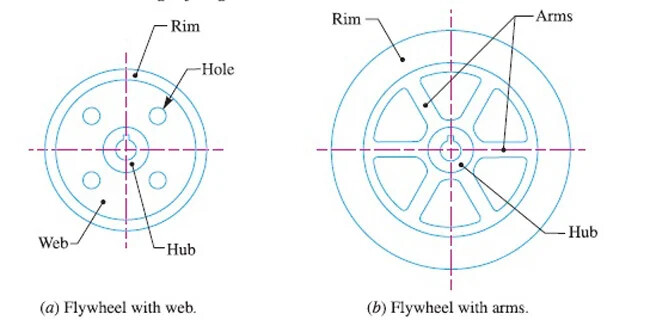

وب WEB

نوع فلایویل، چه نوع بازویی باشد یا از نوع وب، با توجه به اندازه آن تعیین می شود. اگر قطر فلایویل کمتر از 600 میلی‌متر باشد، به عنوان یک نوع شبکه طبقه‌بندی می‌شود و به صورت تک تکه ریخته‌گری می‌شود.





فلایویل از نوع بازویی در نظر گرفته می شود و به صورت تک تکه برای قطرهای بیشتر از 600 میلی متر اما کمتر از 2.5 متر ریخته می شود. با این حال، اگر قطر بیش از 2.5 متر باشد، باز هم نوع بازویی است، اما لبه و بدنه به طور جداگانه ریخته‌گری می‌شوند تا اندازه بزرگ‌تر را در خود جای دهند.



منفذ BORE

سوراخ فلایویل به دهانه مرکزی یا فضای توخالی در ساختار فلایویل اشاره دارد. این فضای استوانه ای است که فلایویل در آن نصب شده یا به شفت خروجی موتور متصل می شود که به حجم دور آن HUBمیگویند.



سوراخ معمولاً به گونه‌ای طراحی می‌شود که قطر و عمق مشخصی متناسب با ابعاد محور موتور داشته باشد و از تناسب مطمئن و دقیق اطمینان حاصل میکنند.



منبع: TESTBOOK



فلایویل موتور مخصوص ژنراتور

فلایویل موتورهای مخصوص ژنراتور بر اساس SAE مرتبط طراحی شده و دارای شماره بندی میباشد. بر همین اساس توجه به شماره SAE که انشاالله در مقالات دیگر مورد بحث قرار خواهد گرفت.





در این مقاله همینقدر بسنده میشود که در سمت ژنراتور شفت ژنراتور با کوپلینگ و صفحات مطابق با SAE مربوطه به فلایویل متصل خواهند شد.





سخن پایانی

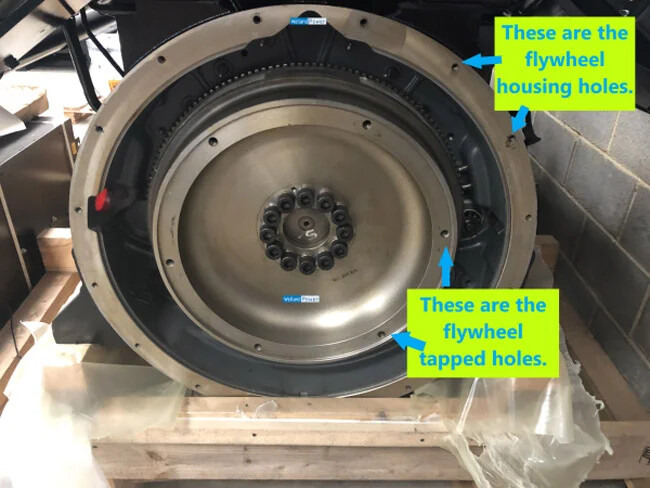

 شرکت کوپله کار میبایست حتما ابعاد دقیق مانند قطر فلایول و قطر سوارخهای دور فلایول و عمق و … را جهت کوپل داشته باشد.



در شرکت صنعتی ماه نیرو نقشه ابعاد دقیق یاد شده از کارخانه سازنده موتور خریداری میگردد و کلیه نقشه های اصلی SAE و کلیه فلایویلهای استاندارد در کارخانه موجود بوده و عملیات کوپل بر اساس دستورالعملهای استاندارد صورت میپذیرد.
