طریقه نصب سنسور کابینتی برای آشپزخانه های مدرن

سنسور کابینتی برای آشپزخانه



برای نصب سنسور کابینتی در آشپزخانه، ابتدا برق را قطع کنید، ولتاژ سنسور را با ریسه و منبع تغذیه تطبیق دهید، محل تشخیص درب را مشخص کنید، ورودی و خروجی سنسور را متصل کنید و در پایان عملکرد درب را چند بار آزمایش کنید. در طریقه نصب سنسور کابینتی برای آشپزخانه های مدرن مهم‌ترین نکته، هماهنگی ولتاژ و توان تجهیزات و قرار گرفتن حسگر در محل درست است. استفاده از سنسور کابینتی متناسب با نوع درب و سیستم روشنایی، باعث می‌شود کنترل نور داخل یا زیر کابینت بدون نیاز به کلیدهای اضافی انجام شود.





سنسور کابینتی چیست و چگونه کار می‌کند؟

سنسور کابینتی قطعه‌ای برای کنترل خودکار روشنایی داخل یا زیر کابینت است. در مدل مخصوص درب، باز و بسته شدن درب نور را کنترل می‌کند؛ در مدل‌های حرکتی یا لمسی نیز فرمان با حرکت دست یا لمس حسگر صادر می‌شود. این تجهیزات نیاز به کلید مکانیکی را کاهش می‌دهند.



انواع سنسور کابینتی مناسب آشپزخانه مدرن



نوع سنسور	شیوه عملکرد	کاربرد مناسب	ویژگی اصلی
سنسور تک چشم	تشخیص وضعیت یک درب	کابینت تک‌درب	ساختار ساده و مناسب یک لنگه
سنسور دو چشم	تشخیص وضعیت دو درب	کابینت دو لنگه	کنترل روشنایی با باز شدن هر یک از درب‌ها
سنسور حرکت دست	تشخیص حرکت دست	زیر کابینت و سطح کار	کنترل بدون تماس
سنسور لمسی	فرمان با لمس حسگر	کابینت، شلف و بخش دکوراتیو	حذف کلید مکانیکی و دسترسی سریع

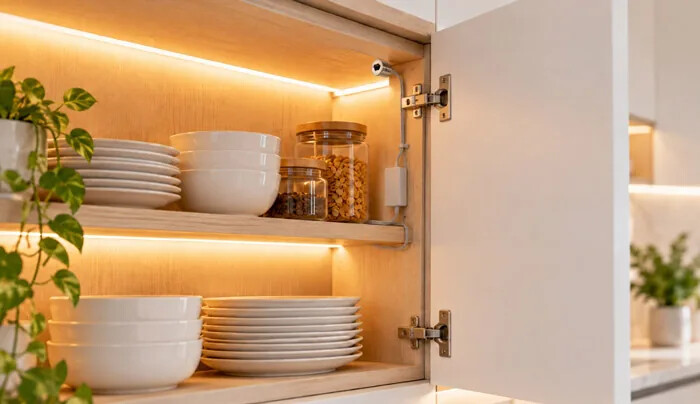

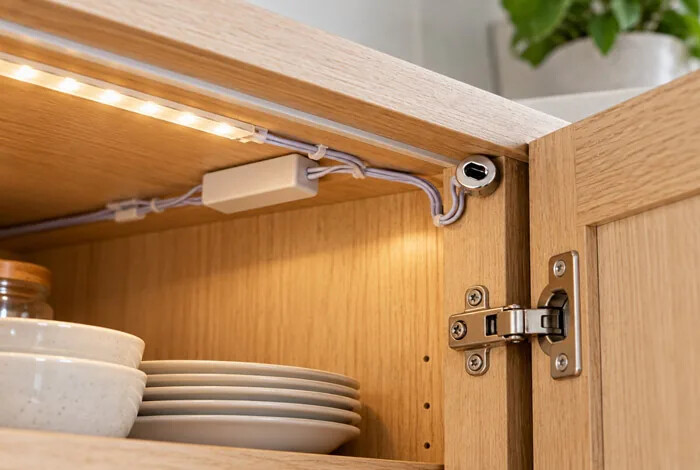

سنسور درب کابینت تک چشم

این مدل برای کابینت دارای یک درب مناسب است. حسگر روی قسمت ثابت بدنه قرار می‌گیرد و وضعیت همان درب را تشخیص می‌دهد. برای بررسی نمونه این گروه می‌توانید صفحه سنسور درب کابینت تک چشم را ببینید.





سنسور درب کابینت دو چشم

مدل دوچشم برای یونیت‌های دو لنگه کاربرد دارد. دو نقطه تشخیص باعث می‌شوند باز شدن هر یک از درب‌ها روشنایی را فعال کند؛ در حالی که مدل تک‌چشم ممکن است یکی از لنگه‌ها را کامل پوشش ندهد.



سنسور حرکتی یا حرکت دست

این مدل بدون تماس فیزیکی کار می‌کند و با حرکت دست در محدوده تشخیص، نور را روشن یا خاموش می‌کند. برای زیر کابینت و بالای سطح کار مناسب است، اما محل حسگر نباید در مسیر حرکت‌های عادی قرار بگیرد.



سنسور لمسی کابینت

سنسور لمسی کابینت با تماس انگشت فعال می‌شود و می‌تواند جایگزین کلیدهای مکانیکی معمولی شود. این مدل برای قسمت‌هایی مناسب است که کاربر به محل حسگر دسترسی مستقیم دارد؛ مانند زیر کابینت، شلف، ویترین یا بخش‌های دکوراتیو آشپزخانه. سنسور لمسی علاوه بر ساده‌تر کردن کنترل روشنایی، ظاهر کابینت را نیز منظم‌تر می‌کند، زیرا نیازی به نصب کلید برجسته روی بدنه نیست.



هنگام انتخاب این مدل باید ولتاژ کاری و حداکثر توان قابل تحمل سنسور با ریسه و منبع تغذیه هماهنگ باشد. محل نصب نیز باید به شکلی انتخاب شود که لمس حسگر آسان باشد و در عین حال سیم‌ها و اتصالات در معرض رطوبت یا فشار قرار نگیرند.



قبل از نصب سنسور کابینتی چه مواردی را بررسی کنیم؟

پیش از سیم‌کشی، ولتاژ، توان مصرفی و محل حسگر را بررسی کنید. سنسور، ریسه و منبع تغذیه باید با هم سازگار باشند تا مدار پایدار کار کند.



انتخاب سنسور ۱۲ ولت، ۲۴ ولت یا ۲۲۰ ولت

برای ریسه ۱۲ ولت، سنسور و خروجی منبع تغذیه نیز باید سازگار با ۱۲ ولت باشند و در مدار ۲۴ ولت همین قاعده برقرار است. مدل ۲۲۰ ولت با برق شهر کار می‌کند و در صورت نداشتن تجربه، سیم‌کشی آن باید به برق‌کار سپرده شود.



بررسی توان ریسه و منبع تغذیه

توان هر متر ریسه را در طول مصرفی ضرب کنید. ظرفیت منبع تغذیه و سنسور باید پاسخ‌گوی مجموع مصرف باشد و بهتر است مدار دقیقاً در مرز حداکثر ظرفیت تجهیزات کار نکند.



تعیین محل نصب و فاصله تشخیص سنسور

• حسگر را مقابل بخش مناسب درب قرار دهید.
• سنسور را به لولا نچسبانید.
• فاصله تشخیص را طبق مشخصات محصول رعایت کنید.
• محل سنسور را پیش از سوراخ‌کاری آزمایش کنید.
• سیم را از لولا و ریل کشو دور نگه دارید.



ابزار و تجهیزات مورد نیاز برای نصب سنسور کابینتی

• متر و مداد
• پیچ‌گوشتی
• دریل و مته
• سیم رابط
• اتصال‌دهنده سیم
• ریسه نوری
• منبع تغذیه
• بست یا چسب نصب
• ابزار سنجش ولتاژ



طریقه نصب سنسور کابینتی برای آشپزخانه های مدرن به صورت مرحله به مرحله

در طریقه نصب سنسور کابینتی برای آشپزخانه های مدرن بهتر است پیش از ثابت کردن قطعات، مدار را به‌صورت آزمایشی ببندید. پس از اطمینان از واکنش صحیح سنسور، سوراخ‌کاری و تثبیت نهایی را انجام دهید.



مرحله اول: قطع برق و آماده‌سازی محل نصب

برق ورودی را قطع کنید و محل ریسه، سنسور، منبع تغذیه و مسیر سیم را مشخص کنید. سطح نصب باید تمیز و خشک باشد و منبع تغذیه در محل دارای تهویه قرار بگیرد.



مرحله دوم: تعیین محل سنسور روی کابینت

سنسور را روی بخش ثابت کابینت و در محدوده تشخیص درب قرار دهید. پیش از سوراخ‌کاری، محل را موقت آزمایش کنید. در یونیت دو لنگه، هر دو درب باید جداگانه بررسی شوند.



مرحله سوم: نصب ریسه یا لاین نوری

سطح را از چربی و گردوغبار پاک کنید و ریسه یا پروفیل نوری را در مسیر مستقیم قرار دهید. جانمایی باید نور یکنواخت ایجاد کند و نقاط نورانی مستقیم در دید نباشند.



مرحله چهارم: اتصال منبع تغذیه به سنسور

در مدار کم‌ولتاژ، خروجی منبع تغذیه به ورودی سنسور متصل می‌شود. قطب مثبت و منفی را طبق علائم محصول رعایت کنید. پیش از اتصال نهایی، ولتاژ خروجی منبع تغذیه را با ولتاژ موردنیاز سنسور تطبیق دهید.



مرحله پنجم: اتصال خروجی سنسور به ریسه

خروجی سنسور را به ورودی ریسه وصل کنید. اتصال‌ها باید محکم و عایق باشند. اتصال شل می‌تواند باعث قطع و وصل شدن نور، چشمک زدن یا گرم شدن محل اتصال شود. برای ریسه‌های طولانی، افت ولتاژ را نیز در نظر بگیرید.

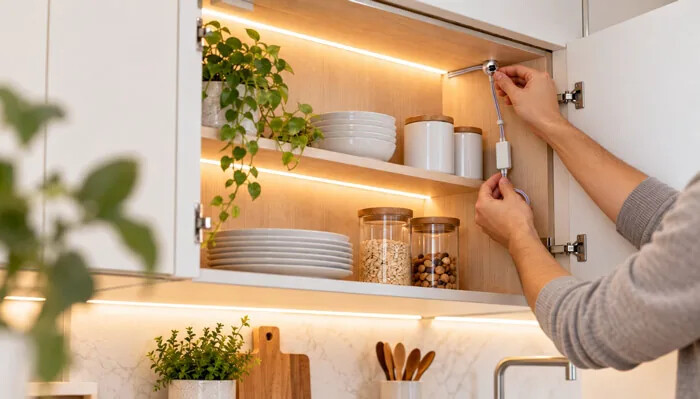

مرحله ششم: فیکس کردن سنسور و مدیریت سیم‌ها

پس از آزمایش، سنسور را ثابت و سیم‌ها را با بست مهار کنید تا با لولا، ریل یا درب تماس نداشته باشند. اتصال‌ها برای سرویس آینده قابل دسترسی بمانند.



مرحله هفتم: تست باز و بسته شدن درب

برق را وصل کنید و چند بار درب را باز و بسته کنید. نور باید با تغییر وضعیت درب به‌درستی روشن و خاموش شود. در مدل دوچشم، هر لنگه را جداگانه آزمایش کنید. اگر واکنش درست نیست، ابتدا فاصله و زاویه حسگر را بررسی کنید.



نقشه سیم‌کشی سنسور کابینتی چگونه است؟

نقشه دقیق به نوع سنسور بستگی دارد. در بیشتر مدل‌های کم‌ولتاژ، ترتیب کلی اتصال چنین است: «برق ورودی ← منبع تغذیه ← سنسور ← ریسه نوری». در مدل‌های متصل به برق شهر، سیم‌کشی باید دقیقاً مطابق نقشه سازنده انجام شود.



سیم‌کشی سنسور کابینتی ۱۲ و ۲۴ ولت

ابتدا برق شهر وارد منبع تغذیه می‌شود و خروجی آن به ۱۲ یا ۲۴ ولت تبدیل می‌شود. خروجی کم‌ولتاژ به ورودی سنسور و خروجی سنسور به ریسه وصل می‌شود. ولتاژ منبع، سنسور و ریسه باید با یکدیگر سازگار باشند.



سیم‌کشی سنسور کابینتی ۲۲۰ ولت

در این مدل، سنسور در بخش برق شهر مدار قرار می‌گیرد. فاز، نول و خروجی کنترل‌شده باید مطابق نقشه محصول متصل شوند. عایق‌کاری و اتصال استاندارد ضروری است. به دلیل خطر برق‌گرفتگی و آتش‌سوزی، در صورت نداشتن تخصص، این سیم‌کشی را به برق‌کار بسپارید.



بهترین محل نصب سنسور درب کابینت کجاست؟

بهترین محل، بخش ثابتی از بدنه است که درب در حالت بسته داخل محدوده تشخیص قرار بگیرد و لولا یا ریل مزاحم نباشد. بخش بالایی یا کناری نزدیک لبه درب معمولاً مناسب است. حسگر بهتر است پنهان اما قابل دسترسی بماند.



نصب سنسور برای کابینت تک درب و دو درب چه تفاوتی دارد؟

تفاوت مدل تک چشم و دو چشم در این است که در کابینت تک‌درب، یک نقطه تشخیص برای کنترل همان درب کافی است و مدل تک‌چشم معمولاً پاسخ‌گو است. در کابینت دو درب، باز شدن هر لنگه باید بتواند روشنایی را فعال کند؛ بنابراین مدل دوچشم معمولاً کنترل کامل‌تری ایجاد می‌کند. پیش از تثبیت نهایی، هر درب را جداگانه و سپس هر دو را هم‌زمان آزمایش کنید.





جمع‌بندی

در طریقه نصب سنسور کابینتی برای آشپزخانه های مدرن، انتخاب نوع سنسور، تطبیق ولتاژ با ریسه و منبع تغذیه، تعیین محل مناسب حسگر و اجرای درست سیم‌کشی چهار عامل اصلی برای عملکرد صحیح سیستم هستند. سنسور تک‌چشم برای کابینت‌های تک‌درب، مدل دوچشم برای کابینت‌های دو لنگه و سنسورهای حرکتی و لمسی برای کنترل راحت‌تر روشنایی کاربرد دارند. تست کردن مدار و عملکرد درب قبل از تثبیت نهایی سنسور نیز از خطا در جانمایی و دوباره‌کاری جلوگیری می‌کند.
